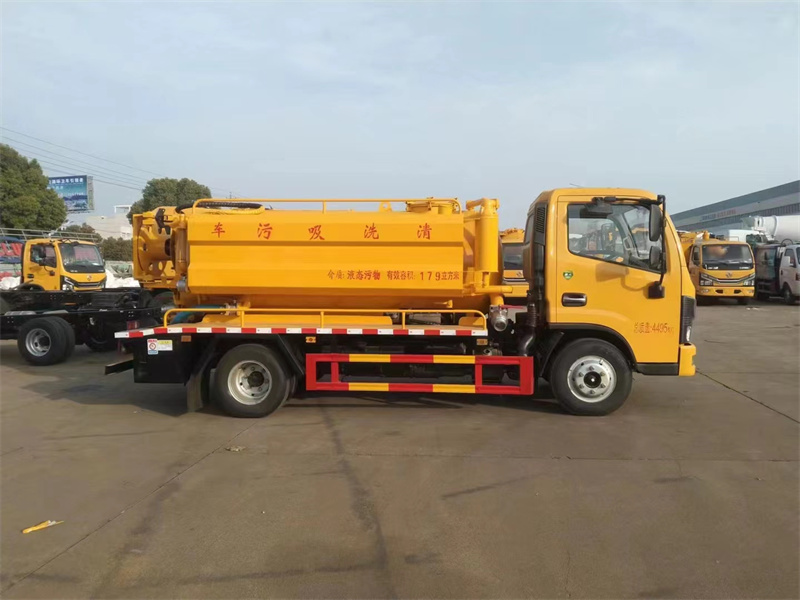

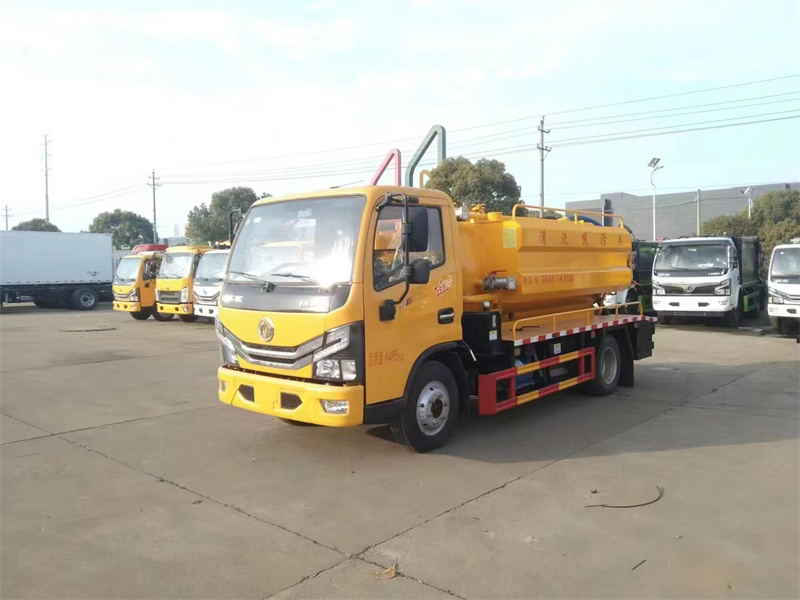

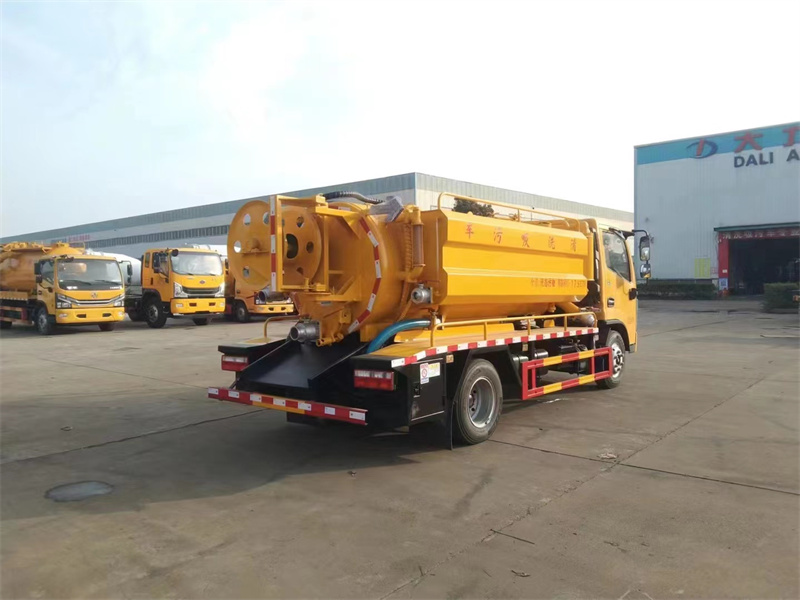

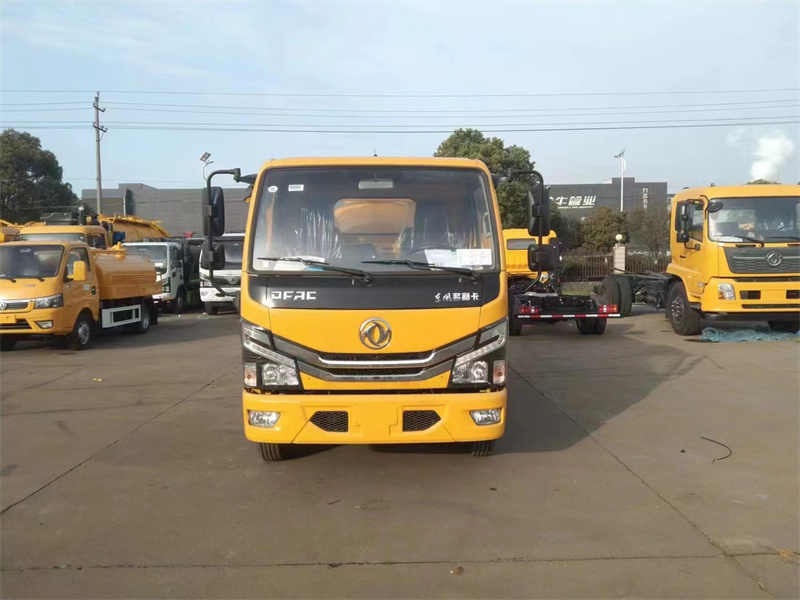

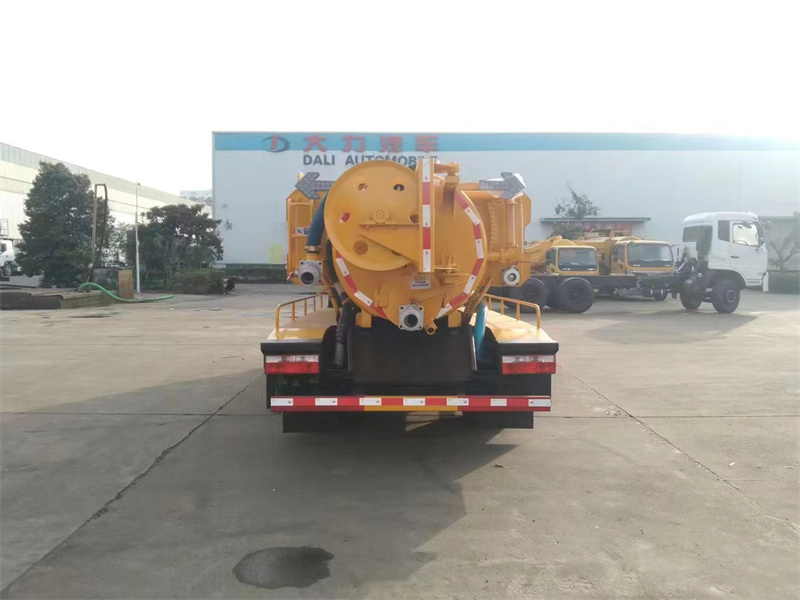

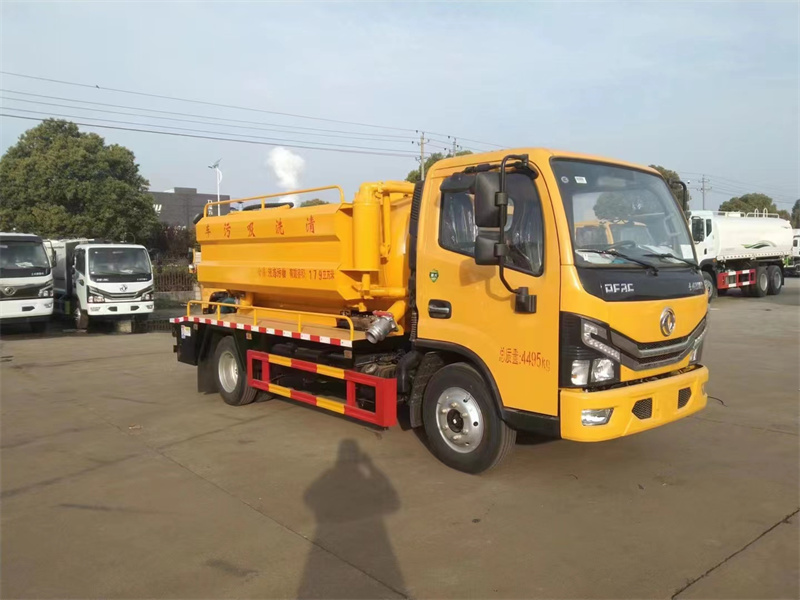

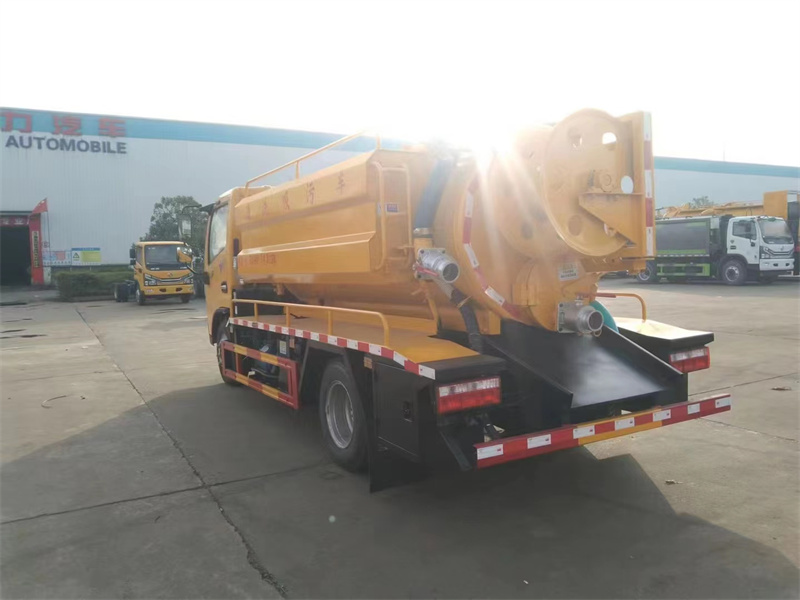

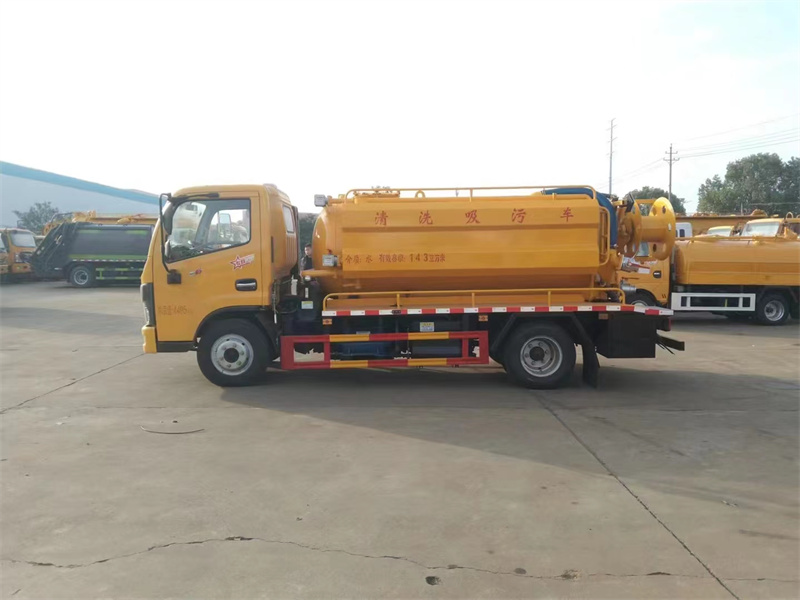

6 方 2 水 4 污東風小多利卡 D6 清洗吸污車

產品簡述 清洗吸污車又叫聯合疏通車，該車是聯合高壓清洗車和吸污車的功能與一體的新 型環衛專用車輛，該車亮點功能為人力所不能到達的下水道堵塞區域疏通、所以叫做 聯合疏通車。該車其他功能為樓層沖洗、吸污排污、園林綠化等。 吸污部分：

1.功能：吸污車專用部分由取力器、傳動軸、真空吸污泵、壓力罐體、 液壓部分， 管網系統、真空壓力表、視糞窗、洗手裝置等組成，隨車配置大功率真空吸污泵和優 質液壓系統，罐體封頭一次壓鑄成型、罐體可后開、雙頂自卸。罐內污物可通過后蓋 直接傾倒，具有真空度高（比吸糞車的吸力更大）、噸位大、效率高、用途更廣泛的 特點；

2.工作原理：車輛啟動，掛上取力器，帶動吸污泵，吸污泵運作抽取污罐內空氣， 由于吸污膠管始終浸沒于液面中，污罐內的空氣被抽吸后，因其得不到補充而越來越 稀薄，致使罐內壓力低于大氣壓力，污液即在大氣壓力使用下，經吸污膠管進入容罐； 高壓清洗部分： 1.功能：通過高壓水流產生的強大壓力沖開被堵塞的管道。主要 組成部分為罐體、 高壓泵、液壓系統等。高壓清洗車主要用于清洗城市下水道、管道的沉積物、死角泥 溝的疏通，也可用于清洗工業排液管道、壁面等，清洗公路、廣場地面。 2.工作原理：車輛啟動，掛上夾心取力器，帶動高壓泵，通過高壓水發生裝置將 水加壓至數百個大氣壓以上，再通過細小孔徑的噴射裝置轉換為高速的微細射流水。 這種射流水的速度具有巨大的打擊能量，可以完成不同種類的任務。將這種高度聚能 的水射流用來完成各種管道疏通、清淤作業的技術稱為"高壓管道疏通

東風多利卡清洗吸污車-東風小型清洗吸污車-湖北盈通

 吸污車產品性能及特點 1、整車罐體及金屬附件進行了涂前磷化處理,噴涂高分子防腐底漆和金屬面漆, 附著力強,耐腐性好,漆膜均勻,色彩光亮持久，提高美觀程度,能夠承受潮濕、多塵、 鹽霧等不良環境，長期使用不會發生開裂、起皮、褪色等問題,不僅提高了產品的美觀 程度,還有效防止銹蝕。 2、清洗吸污車集沖洗、疏通、吸污、反排功能于一體，它使用于各種液狀、半 液態，以及各種溝渠下面的污泥、糞便、廢水、混有懸浮雜物泥渣、小磚塊、碎石等 介質的抽吸、裝運、排卸之用，還可用于突發環境污染事故的應急處理。這將大大提 高清洗吸污車工作效率，增強作業能力。突破以往清洗吸污車產品采用國內外企業的 先進技術，經過消化吸收，充分運用真空技術，雙重防溢泵裝置能夠更好的避免溢罐 和延長真空泵的使用壽命。整車設計結構合理，性能優良，操作靈活簡便。并且在吸 污車的基礎上增加了高壓清洗車功能，一車兩用，省錢省力，經濟劃算。 0

吸污車產品主要技術參數 項目 參數 備注

底盤型號 EQ1075SJ3CDF 軸距 3308 發動機型號 錫柴 CA4DB1-11E6 云 內 D20TCIF11 朝 柴 CY4BK461 全柴 Q23-115E60 玉柴 YCY24140-60 國 VI 排放，柴油發動機 發動機功率（kW） 81/93/95/85/103 外形尺寸（長×寬× 高）（mm） 5998×2090×2690,2790(mm) 整備質量 5560 最大總質量 7360 工作速度（km/h） 發動機轉速 r/min 原地空檔作業 箱體有效容積（m 3） 1.7 水/3.7 污 液壓系統壓力(MP) 18 操作方式 手動 03

吸污車產品細節展示 車身緊湊，獨立罐體， 外形美觀；獨立系統， 操作簡便，性能良好。真空泵結構緊湊、工作平 衡可靠和流量均勻， 吸力強，工作平穩可靠， 操作簡單，維修方便。 自動回位卷盤，收放高壓管（可搭載 60-100 米 19 號高壓管），配備不同型號的噴頭，以 滿足各種管道清洗及疏通。 水循環泵：SK-6/SK-9 山東淄博水循環泵，大吸 力，工作時間長，經久耐用。 04氣吹水：用于冬天清除高壓管中的水，防止 凍裂高壓管，保護 大尺寸工具箱，用于存放工具，方便使用，美觀 大方 液壓油箱：油箱容積加大，有效提高 冷 卻效率，穩定油溫油壓，帶有回油過濾裝 置，有效過濾液壓油所夾帶的雜質，延長 油質使用時間。 6多路換向閥：采用知名品牌，專業定制，與車輛 使用的液壓油泵精準匹配開發，精密度高，性能 穩定。 水污互通：把水箱和污水罐連接起來，污罐 可當水罐使用，便于客戶有特殊要求時增加 裝水容量；也可用于污罐清洗 威森博樂油缸:超一線工程級品牌，質量穩定， 經久耐用，壓力大，用于罐體舉升自卸和后蓋開 啟關閉。 7防溢閥：防止污水倒灌入泵，保護泵內不進 雜質 高壓泵：采用通潔或者品孚，雙耀等知名品牌， 雙耀 170 流量，24MPA,大流量，通過高壓噴頭二 次增壓變向利用高壓射流水束的反作用力一邊 推進一邊攪動、破碎、沖洗管道內的各種堵塞物 來達到疏通清潔管道的目的。 高壓噴頭：根據不同的使用環境選擇 1 米直 噴頭或者組合高壓噴頭，快速疏通堵塞管道。 壓力表:顯示準確，抗震性能好，用于實時監 測罐內壓力,方便后期檢測罐內及管道密封 性 89

吸污車加裝配置 序號 名稱 圖片 功能

箭頭燈 車輛工作中，更好的警示后 方車輛。 2 長條警燈 裝于駕駛室上，工作時更好 的警示前方車輛。 3 水泥灌口 可通過灌口檢查罐內情況， 密封性好。 4 氣缸控制 駕駛室集中控制，操作簡單， 可單獨控制每個球閥，根據 實際情況選擇開啟關閉。 5 150 球閥 裝于污罐后面或者側面，用 于加快排污

吸污車產品優勢 1. 污罐體采用的是圓形罐體，結構更緊密，可以耐更高壓力提供更大的吸 力，吸程遠，尾部排放口以液壓油缸伸舉方式設計，可以更全面的排出所吸收的雜質。 2. 整車具有抽吸效率高、自吸、自排及直灌等特點，使用壽命長，工作速 度快，操作簡便，運輸方便。 3. 采用優質高效的高壓水泵，出水壓力高，性能可靠，使用壽命長，節水 并清洗效果好。高壓噴嘴無散射，壓力損失小，噴嘴不銹蝕，使用壽命長，充分利用 高壓水流的動能，以高壓力、低流量的方式清洗。液壓元件，性能穩定可靠。 4. 選用夾心取力器全功率輸出，避免了其他同類產品選用上蓋取力而存在 的噪音大，駕駛室溫度高，常規齒輪容易損壞。 5. 具有自吸水功能，加水方便，人性化設計，省時省力。 0

吸污車注意事項 1.保持油泵真空泵適宜轉數 真空泵轉速太高，轉子發熱加據；轉速太低，則引起發運 機、部件附加沖擊，影響壽 命。為達到適宜的工作轉速，請預先根據泵型調整好手油 門的最佳位置。 2.在平坦地面上自卸翻罐； 在傾斜路面自卸翻罐會對各部件產生扭 曲變形導致故障，而且有可能引起翻車事故。 3.自卸翻罐時先打開罐體后罐門： 自 卸翻罐卸泥前應先將鎖緊螺栓松開，將后罐門舉升至需要角度，當罐體滿載時禁止 在 后罐門關閉狀態舉升罐體，否則有翻車的危險。 4.油泵和真空泵取力時發動機怠速， 并完全踩入離合器踏板，打開取力器開關后緩慢 松開離合器踏板。 5.汽車行駛時，高壓泵和油泵處于停止工作狀態。 6.不得有該車吸入比膠管直徑大物料和運送廢油及危險物。 7.自卸翻罐舉升狀態下進入罐底或檢修時，必須使用支撐棒及安全擋塊。 08
