洗掃車工作原理-洗掃車主要結構操作規程-洗掃車性能特點

洗掃車是道路清掃車系列中的一款路面清掃保潔車輛。具有路面清洗、路面清掃路緣和路緣石立面洗刷、低壓沖洗、噴霧除塵等多功能。有"全洗掃"、 "左洗掃"、 "右洗掃"、 "全掃"、多種作業模式可選擇。選擇"全洗掃"模式清洗廣場和路面，清洗效率高效果好，洗凈率達95%以上。選擇"左洗掃"或"右洗掃"模式清洗路面和路緣。需要進行路面清掃或路面保潔作業時，可選擇掃路模式。需要噴霧除塵時，可開啟噴霧裝置，進行噴霧除塵作業�？梢韵�灑水車一樣對路面進行低壓沖洗作業。

洗掃車適用于城市道路、高速公路、廣場、機場、碼頭、隧道、橋梁、隔離墻避、路緣和路緣石立面的機械化清洗、清掃、噴霧降塵等清潔作業。

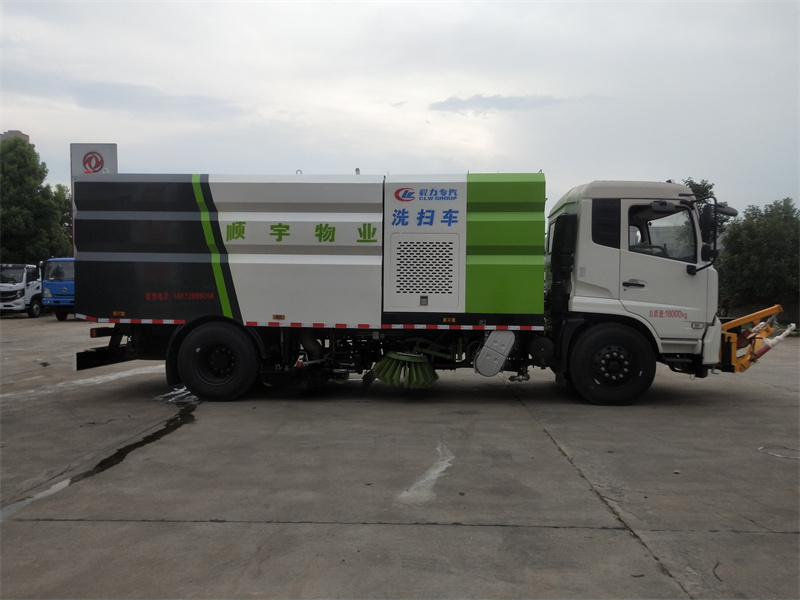

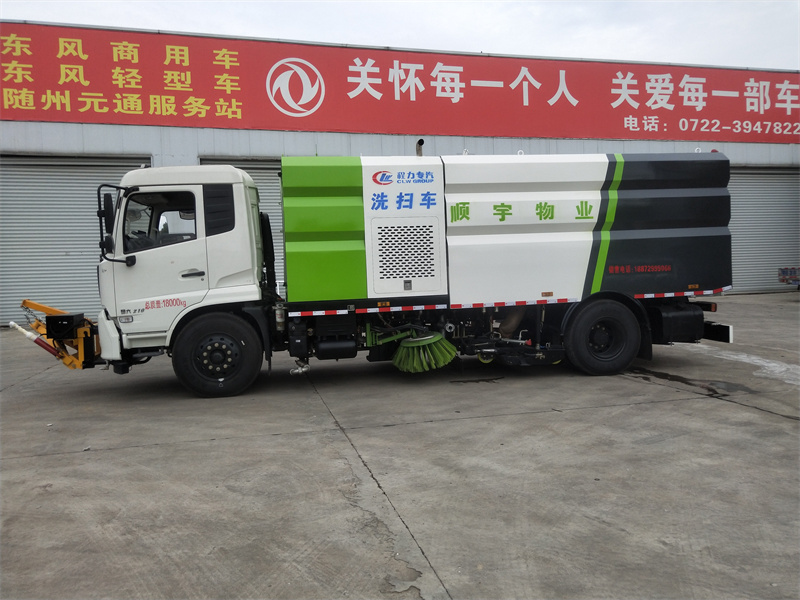

洗掃車采用中置兩刷盤，中置寬吸盤，配上具有防撞避障功能的V型高壓沖水架，組成一條大于3.5米的沖洗清掃帶。采用康明斯EQ6BT5.9-118型副發動機現階段亦有采用電動作為動力的驅動裝置橫置在車架中部，具有氣動離合裝置控制的抽吸風機布置在動力倉的左側。采用不銹鋼材料加工而成的水箱與垃圾箱均為采用方形瓦棱結構。水箱分為兩部位，一部分為前置獨立水箱，裝配在動力倉的前部;另一部分為設置在垃圾箱前部的水箱，可隨垃圾箱與動力倉罩同時升降。具有舉升功能的垃圾箱內裝配有高壓沖洗噴頭，使得卸料更為輕松、干凈徹底。能夠隨垃圾箱體舉升的動力倉罩可使動力系統的維修保養極為便利。采用歐美地區的名優配套部件，使得整車性能更為優良，工作更為可靠。

洗掃車工作原理

洗掃車主要結構

1、汽車底盤或新能源汽車底盤

2、副發動機或副電機

3、車廂

4、液壓閥組

5、掃刷驅動馬達

6、液壓系統過濾器

7、電控系統

8、旋渦水泵

9、清掃裝置

10、抽吸風機

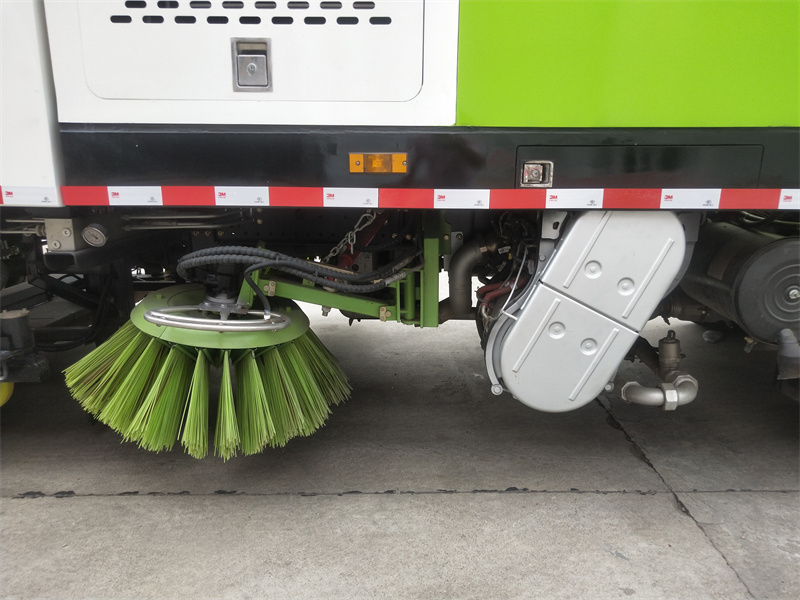

11、中置掃刷

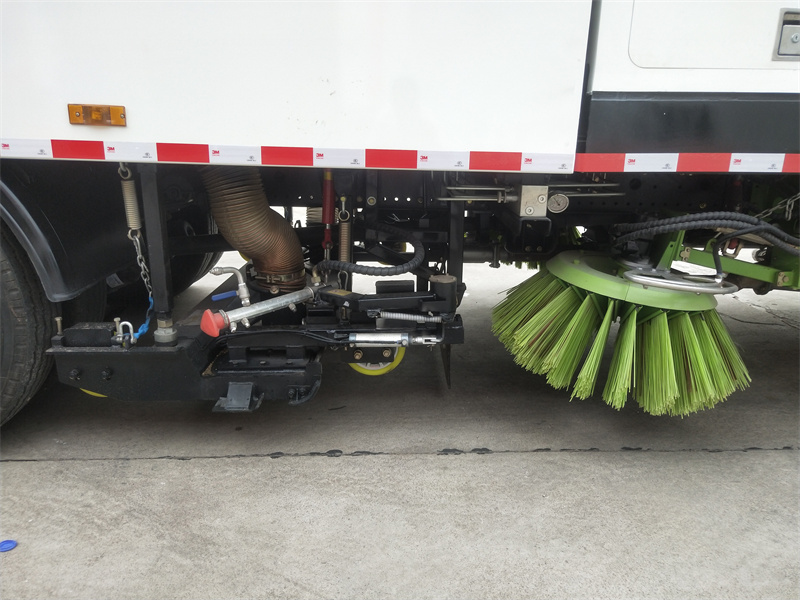

12、后置吸盤

13、不銹鋼垃圾箱及水箱

14、導流槽及大面積濾網

15、倒車以及掃盤影像

16、警示裝置

洗掃車操作規程

洗掃車噴射高壓水進行清洗作業，所以使用和操作方法有誤，則會導致人為事故，應慎重操作。

(1) 泥沙較多，一次未清洗干凈，洗掃車可重復進行。

①.在清洗作業時，如壓力穩定，為保護壓力表，可關閉壓力表開關。但工作狀況一有變化，應立即打開壓力表開關，以監視壓力變化

②.如水位處于危險水位時，應立即停止作業，進行加水;

(2) 洗掃車后退清洗

①.一人操作扶管器，以保護高壓膠管

②.卷管手柄置于"收"的位置，卷管器逆時針旋轉而卷繞高壓膠管;

③.調速旋鈕視污泥多少，適當調整收管速度;

④.打開洗管針閥;

⑤.加大手油門，使水泵轉速在1000-1200轉/分時，進行清洗;

⑥.噴頭接近入口時，調小手油門，使水泵在以較低速旋轉進行作業，直至清洗完此段下水道;

(3) 洗掃車下水道清洗作業時停車位置

①.清洗車應直線停在下水道沉井處，停車位置不適，則不僅降低作業效率，同時縮短膠管壽命;

②.清洗車應停在被清洗的一段下水道的下游井口，汽車面對下游停放;

a.管道完全堵塞和泥沙較多時，應從此段的最下游的沉井開始進行清洗作業;

b.一般則可從上游沉井開始進行清洗作業;

(4) 洗掃車水泵驅動操作

驅動前應檢查下述內容:

操作柜 ①.手油門置于"小"位置; ②.高壓三通閥置"回水"位置;

液壓系統 ①.油箱內是否注足油; ②.油箱下的兩截止閥是否打開;

水路系統 ①.水罐內是否注滿清水; ②.截止閥是否打開;③.過濾器上是否有堵物;④.檢查水泵曲軸箱的潤滑油量;

要點:卷管手柄置于"停"位置;調速旋鈕置于"慢"位置;壓力表開關置于"關"位置;洗管置于"關"位置;在確認以上各項均在正確位置后，起動發動機，將分動箱上的水泵離合操縱桿后搬，水泵既可低速動轉;

(5) 洗掃車一般注意事項

①.作業時，操作者不得離開操作柜，以便及時處理萬一出現的不測事故;

②.作業時，先用扶管器將噴頭送入管道內，再開三道閥，不得靠近噴頭，以免傷人;

③.輸水、洗車、清洗壁面切勿用高壓;

④.應使用干凈的清水，污水不僅縮短壽命，用時導致氣穴;

(6)洗掃車水罐供水方法

①.供水前，應檢查并清洗過濾器;

②.將輸水帶的一端擰入消防水栓或供水車上，另一端擰入水罐前右側上水接扣上;

③.供水時，可從儀表盤上的水位表上觀察水位;

洗掃車性能特點

● 采用刷洗和高壓清洗的掃洗結合、垃圾收集、污水回收、液壓傾翻卸料的作業方式對路面進行刷洗作業。

● 采用副發動機或電機亦有混合動力系統驅動高壓水泵、風機及工作裝置。

● 集掃路車和高壓清洗車功能于一體，實現在一次作業中完成清掃、高壓清洗和垃圾、污水的收集。

● 具有路面清掃、路面洗刷、高壓清洗、路緣石洗刷、垃圾收集、污水回收、噴霧和道路隔離墻清洗等多種作業功能。

● 具有技術先進的高壓水路控制系統，當高壓水泵起動及工作水閥切換時，水泵能自動卸荷。

● 采用"中置兩立掃+中置寬吸嘴內置高壓水噴桿+中置高壓側噴桿"的作業裝置布置方式，國內首創。與其它布置方式相比，具有作業裝置集中，噴嘴離地間距恒定，刷洗-沖洗-吸收污水等作業動作連續流暢，作業飛濺少、污水吸凈率高，清洗寬度大，清洗效率高等特點。

● 采用具有專利技術的特制掃盤和掃刷，可同時刷洗道路路面、路緣、路緣石立面和上表面。

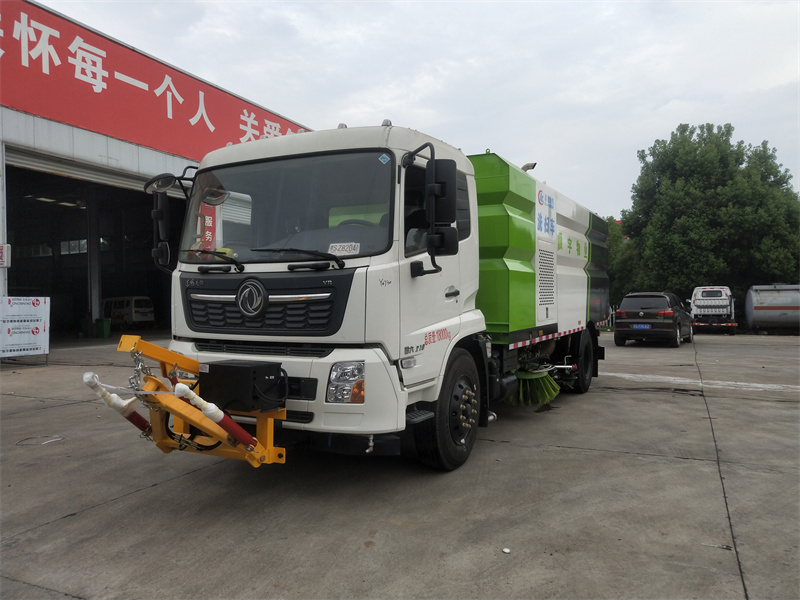

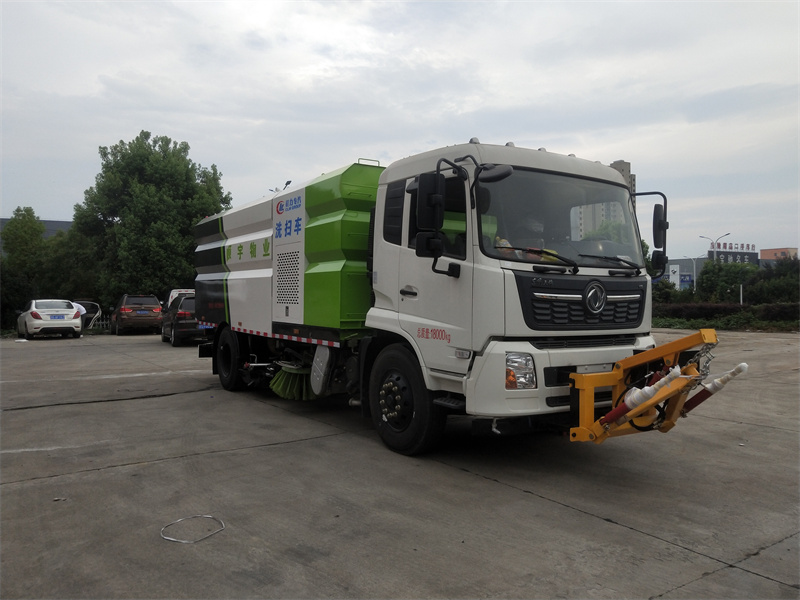

● 左、右高壓側噴桿與吸嘴"V"型布置，液壓操作收放，并可調整"V"形角度及高壓水噴嘴角度，水流沖擊力大，能高效匯集污水，并具噴桿有防撞和自動復位功能。

● 吸嘴內置長排噴桿，噴嘴離地距離短、水流沖擊力大，能直接將污水送至吸口。并可根據路面污染情況，調整長排噴嘴對路面的沖洗角度，以達到最佳的清洗效果。

● 垃圾箱內設置了防溢滿報警裝置和高壓噴淋清洗裝置。防溢滿報警裝置可防止污水作業時從吸管溢出，造成二次污染;高壓噴淋清洗裝置在傾倒垃圾后可對污水箱進行自動清洗，大大減輕了操作人員的勞動強度。

● 水箱內設有低水位傳感報警系統，無水時自動報警，防止水泵缺水損壞。

● 高壓水泵、關鍵液壓元件、電氣元件和高壓噴嘴等采用原裝進口知名品牌。
